Základní nastavení přístroje
- Připojte Přístroj k počítači pomocí dodaného kabelu USB.
- Spusťte Program a ověřte komunikaci.
Ověřte Základní nastavení Programu: Menu – Úpravy – Nastavení programu
Možnosti programu jsou seskupeny podle funkčního určení do jednotlivých záložek. Seznam názvů těchto záložek je uveden v levé části dialogového okna.

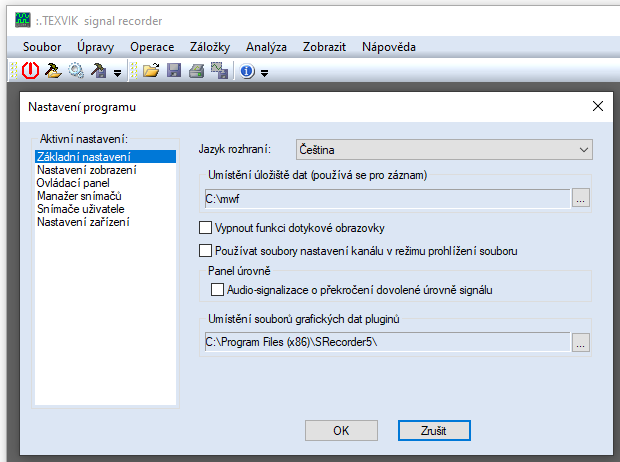

Záložka Základní nastavení obsahuje tuto skupinu možností:
- Jazyk rozhraní - používá se k volbě požadovaného jazyka rozhraní programu;
- Umístění datového úložiště - prvek se používá k zadání/změně složky k nahrávání souborů s oscilogramy v režimu záznamu oscilogramu a dále k nahrávání dočasných souborů;
- Vypnout funkci dotykové obrazovky - prvek umožňuje vynuceně vypnout funkci ovládání programových prvků pomocí dotykové obrazovky;
- Použít soubory *.dat nastavení kanálu v režimu prohlížení souboru - prvek umožňuje aktivovat možnost nastavení parametrů zobrazování signálu podle názvu, typu, hodnoty v režimu prohlížení souboru;
- Zvuková signalizace překročení hladiny signálu - prvek zapne/vypne možnost zvukové signalizace v okamžiku, kdy se amplituda signálu dostane na hranici rozsahu;
- Umístění souborů datových diagramů pluginů - prvek umožňuje zadat složku, kam bude program ukládat data pro diagramy získaná při práci pluginů.

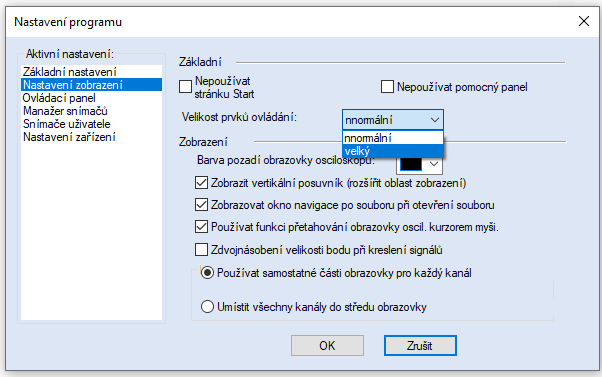

Záložka Nastavení zobrazení obsahuje tuto skupinu možností:
- Zobrazení Startovací stránky při spuštění programu
- Zobrazení Pomocného panelu v pravé častí oblasti zobrazení
- Barva pozadí obrazovky;
- Zobrazit vertikální posuvník - prvek zapne/vypne možnost vertikálního posuvu obrazovky;
- Zobrazit přehled po otevření souboru – automatický zobrazí okno přehledu;
- Použít pro přetahování oscilogramu myší - prvek umožňuje zapnout funkci přetahování obsahu obrazovky pomocí myši. Funkce zvýraznění oscilogramu se v daném případě spustí se zpožděním 1 sekundy.
- Možnosti rozdělení obrazovky oscilogramu má dvě varianty automatického rozmístění oscilogramů na obrazovce podél svislé osy:
- Použít stejné části obrazovky pro každý kanál - vyčlení samostatný úsek obrazovky podél svislé osy k zobrazení každého oscilogramu;
- Umístit na střed obrazovky - zobrazí všechny oscilogramy vycentrovaně, oscilogramy roztáhne na celou obrazovku podél svislé osy.
Záložka Ovládací panel obsahuje tuto skupinu možností:
- Použít jen pixelový vertikální posuv panelu kanálu - daná možnost skryje ovládací prvky analogovým posuvem kanálu, přičemž nastaví režim analogového posuvu kanálu na jednu z následujících hodnot:
- Nastavit automatický režim pro analogový posuv - nastaví režim automatického výpočtu analogového posuvu pomocí funkcí automatického nastavení parametrů/posuvu signálů;
- Vypnout režim analogového posuvu - vypne používání analogového posuvu. V daném případě se použije jen pixelový posuv. Při používání pixelového posuvu za účelem kompenzace střední hodnoty signálu bude třeba nastavovat pixelový posuv pokaždé při změně zesílení signálu.
- Skrýt ovládací prvek vstupního rozsahu při automatickém zadávání - prvek zahrnuje možnost, která skryje prvek volby/zobrazení vstupního rozsahu kanálu v případě, že se zadává automaticky.
- Základní režim panelu synchronizace - prvek ovládá možnost zjednodušeného režimu panelu synchronizace. Ve zjednodušeném režimu se na panelu nezobrazuje část ovládacích prvků dodatečných parametrů synchronizace.

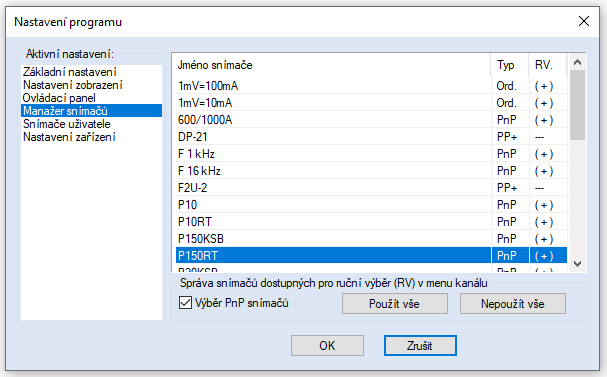

Záložka Manažer snímačů nabízí možnost definovat souhrn externích snímačů a převodníků pro zobrazení v rozbalovací nabídce kanálu.
Typ PnP (Plug-and-Play) – snímače s auto identifikaci, ruční výběr (RV) je možný
Typ PP+ ( Plug-and-Play +) - snímače s auto identifikaci a s funkci SW nastavení, ruční výběr (RV) není možný
Typ Ord. (Ordinary) -- obyčejné snímače pro ruční výběr (RV).

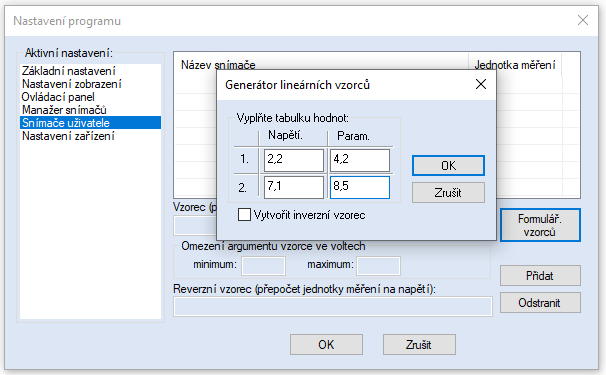

Záložka Snímače uživatele nabízí možnost přiřadit seznamu externí snímač s možnosti generaci lineárního vzorce pro následující přepočet hodnot.

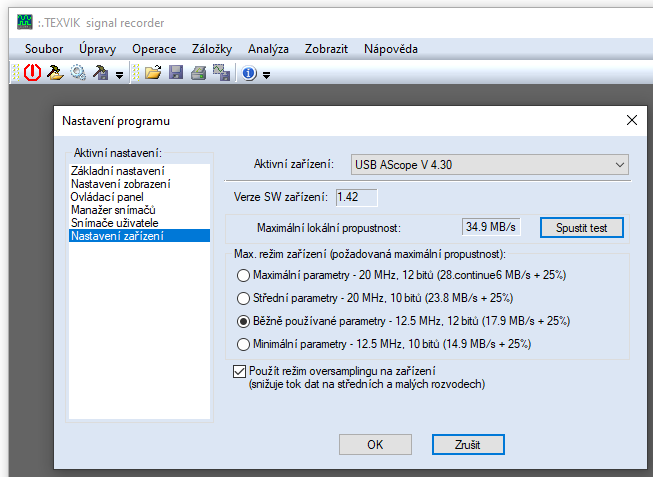

Záložka Nastavení zařízení umožňuje nastavit parametry přístroje.
Tato skupina možností je nedostupná, pokud je zařízení zapnuto.
Zkontrolujte a případně nastavte doporučenou hodnotu
- Maximální režim zařízení:
- Běžné parametry 12,5 MHz 12 bit

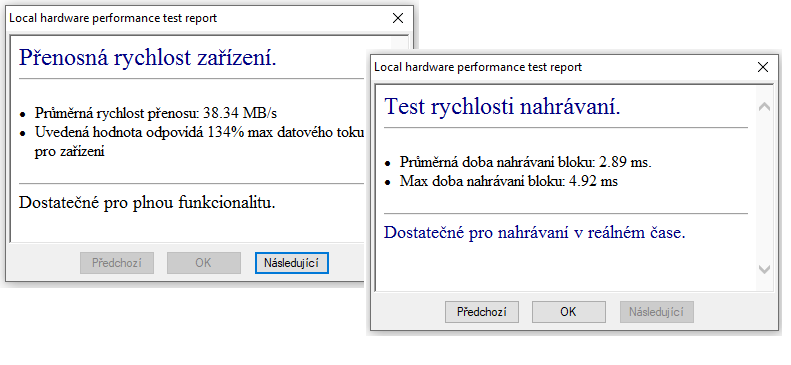

Zapnete Přístroj tlačítkem Start zařízení. Při prvním po instalací spuštění program provede test přenosové rychlosti USB a test rychlosti přenosu dat do pamětí PC.

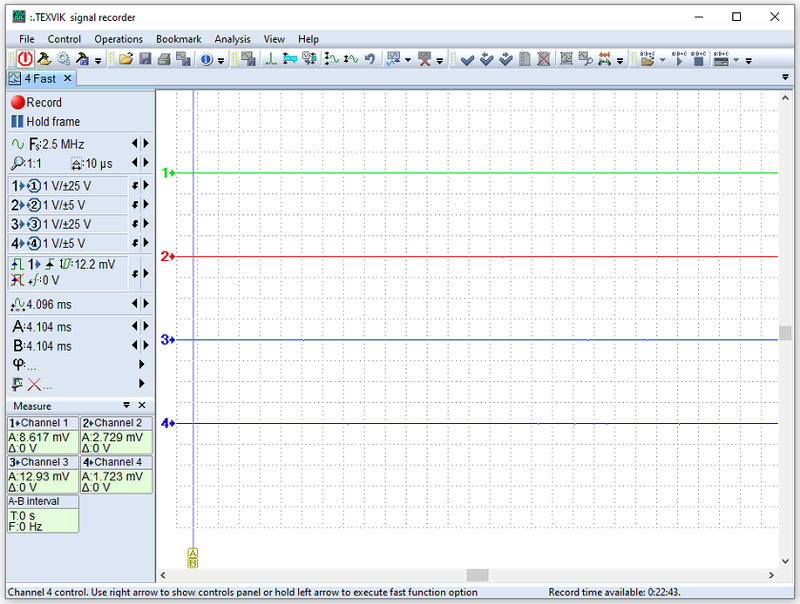

Po dokončení obou testů zvolte počet kanálu a tlačítkem Start zapnete Přístroj v režimu osciloskopu
