Parametry synchronizace
Nastavení parametrů synchronizací je možné v režimech Základní a Rozšířený.

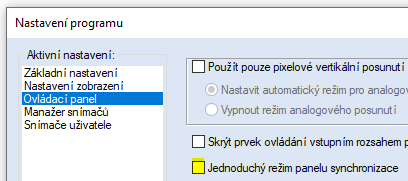

Volba režimu dostupna v Základním nastaveni – Ovládací panel.

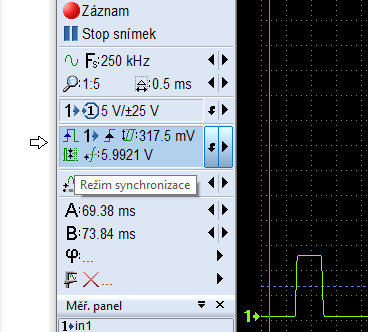

Lišta parametrů synchronizace je dostupna z Ovládacího panelu:

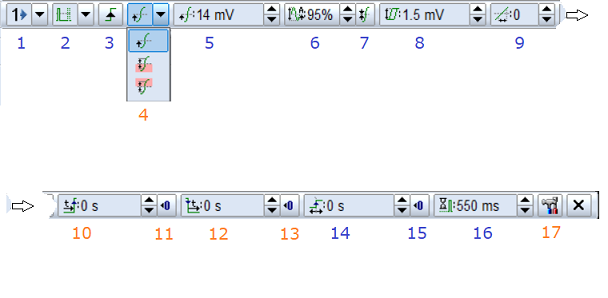

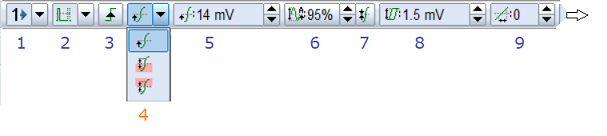

Lišta obsahuje následující ovládací prvky:
Poznámka: zvýrazněné položky 4, 10, 11, 12, 13 a 17 jsou dostupné v rozšířeném režimu synchronizace. Volba režimu dostupna v Základním nastaveni – Ovládací panel
Položka 1 - kanál 1 je použit jako zdroj synchronizacePoložka 2 - způsob synchronizace:
Režim Automatická úroveň je funkčně podobný Normálnímu režimu. V tomto režimu se úroveň synchronizace kontroluje automaticky, což je užitečné při zkoumání dynamicky se měnících signálů. Úroveň synchronizace se v tomto režimu vypočítá v závislosti na parametrech amplitudy signálu a aktuální hodnotě relativní úrovně (6). Pokud je například relativní úroveň rovna 50 %, odpovídá střední hodnotě minimální a maximální hodnoty signálu. Hodnota 10 % se o 10 % liší od minimální hodnoty směrem k maximální úrovni signálu a hodnota 90 % je o 10 % menší než maximální úroveň signálu.
Režim čekání – v tomto režimu se data na obrazovce aktualizují jen tehdy, je-li nalezen bod synchronizace. Jinými slovy, nelišení synchronizace, je signál na obrazovce zmrazen až do nalezení dalšího bodu synchronizace.
Jednorázový režim je podobný režimu čekání: data na obrazovce se aktualizují jen tehdy, je-li nalezen bod synchronizace. Potom jsou data na obrazovce nezměněna, dokud není synchronizace restartována tlačítkem Start snímku ovládacího panelu. Dočasný snímek lze zastavit nebo znovu spustit pomocí tlačítka Stop snímek ovládacího panelu.
Hrana a úroveň synchronizace definují obecné parametry synchronizace. Tyto parametry slouží k hledání bodu synchronizace – bodu, ve kterém signál protíná aktuální úroveň synchronizace na dané hraně.
Položka 3 -- synchronizace dle hrany náběh (nebo pokles)
Pod-režim strmosti hrany

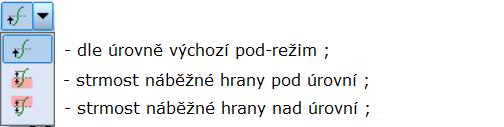

Položka 4 - pod-režim synchronizací strmosti hrany, dostupné v rozšířeném režimu synchronizace.
Pod-režimy strmosti hrany určené pro ruční nastavení úrovně trigrování a nejsou funkční při volbě automatická úroveň.
Přírůstek úrovně v těchto pod-režimech definuje parametr přední hrany signálu, a položka 5 úroveň synchronizace v tomto případě se používá k nastaveni hranici oblasti omezení synchronizace nad nebo pod úrovní teto hranici, podle vybraného pod-režimu.
Přírůstek úrovně se nastavuje pomocí položky 8.
V oblasti, zvýrazněné barvou, platný přírůstek úrovně dle položky 8 bude ignorovány, v prvním případě od úrovně trigrovani směrem dolu a v druhém případě od úrovně trigrovani směrem nahoru.
Pod-režimy strmosti hrany jsou užitečné pro synchronizaci signálů s plovoucí úrovní referenční hodnoty, ale s relativně vysokou strmostí hrany.
Položka 5 - úroveň synchronizace ;Položka 6 - relativní úroveň synchronizace;Položka 7 - automatické nastavení úrovně synchronizace;
Práh nárůstu úrovně
Položka 8 - práh nárůstu úrovně;
Práh nárůstu úrovně určuje minimální rostoucí napětí v bodě synchronizace. Pokud je rostoucí napětí signálu nižší než definovaná prahová hodnota, proces hledání pokračuje. Zvýšení tohoto parametru umožňuje ignorovat ploché hrany signálů a synchronizovat na strmějších.
Průměrování signálu
Položka 9 - počet bodů pro průměrování signálu; Parametr se používá v kombinaci s prahovou hodnotou Položka 8
Parametr definuje počet bodů použitých pro průměrování signálu na vstupu synchronizátoru. Zvýšením tohoto parametru je možné filtrovat zašuměné signály s plochou hranou.
Tyto výběrové parametry umožňují synchronizovat vysokofrekvenční signály zvýšením hodnoty rostoucího prahu nebo nízkofrekvenční signály zvýšením počtu bodů průměrování signálu.
Intervaly omezení synchronizaci

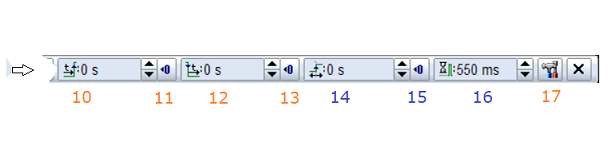

Položka 10 - minimální interval před synchronizaci ;Položka 11 - reset minimálního intervalu před;Položka 12 - minimální interval posle synchronizaci;Položka 13 - reset minimálního intervalu posle;
Minimální interval synchronizace definuje hodnotu minimálního časového intervalu mezi dvěma body synchronizace.
V oblasti, zvýrazněné barvou, platná úroveň trigrovani bude ignorována.
Jinými slovy, tento parametr umožňuje synchronizovat signály se souborem seřazených hran a vybrat první hranu v řadě. Časový interval uvnitř řady hran je vždy kratší než interval mezi dvěma řadami. Proto pokud hodnota minimálního intervalu synchronizace je větší než časový interval uvnitř řady hran, bude bod synchronizace vybrán na první hraně v řadě.
Funkcionalita minimálních intervalů je možná jen v rozšířeném režimu synchronizace, který se nastavuje v Základním nastaveni – Ovladači panel - .
Položka 14 - posun bodu synchronizace;Položka 15 - reset posunu bodu synchronizace;
Posun bodu synchronizace definuje posun vůči středu synchronizačního rámce. Změna tohoto parametru umožňuje přesunout bod synchronizace tak, aby fragment signálu byl umístěn uprostřed rámce. Defaultně je tento bod umístěn uprostřed synchronizačního rámce.
Položka 16 - zpoždění synchronizace; Zvýšením tohoto parametru se sníží frekvence aktualizace obrazovky, pokud synchronizace není.Položka 17 - dodatečné parametry, Přednastaveno individuální úroveň synchronizace pro každý kanál. Dostupné v rozšířeném režimu synchronizace.
