Nástroje pro měření
Panel měření
Pro měření hodnot jsou určeny elementy Měřící blok a značky měření A a B :

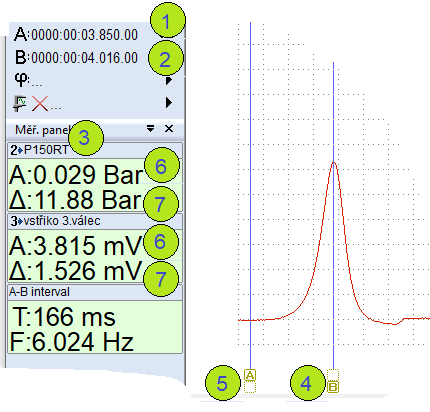

Měřící blok zobrazuje hodnoty pro každý aktivní kanál, zde č.2 a č.3.
Na horní straně každého zobrazení hodnot se nachází hlavička, viz (3) na obrázku, uvádějící číslo a název kanálu. Hlavní část zobrazuje dvě hodnoty: první A (6) je hodnota signálu pro bod, v němž čára značky A protíná křivku signálu, druhá Δ (7) je hodnota rozdílu mezi hodnotami pro body, ve kterých křivku signálu protínají čáry značky A a B.
Poslední položkou měřícího bloku je zobrazení intervalu A–B. V tomto prvku se zobrazuje hodnota časového intervalu mezi značkami A a B a jeho odpovídající frekvence. V režimu spektrálního analyzátoru se v tomto prvku zobrazuje frekvence pro polohu značky A a rozdíl mezi frekvencemi pro polohy značek A a B na horizontální stupnici frekvence.
Funkce odečítání kanálů umožňuje zobrazit diferenciální signál dvou kanálů N1 a N2. Tento signál se vypočítá jako rozdíl mezi hodnotou A1 aktuálního kanálu N1 a hodnotou A2 dalšího kanálu N2. podle vzorce: A = A1 − A2. Je-li kanál N1 v inverzi, invertuje se i diferenciální signál, a je-li v inverzi kanál N2, použije se tato inverze před odečtením kanálů.
Značky úrovně

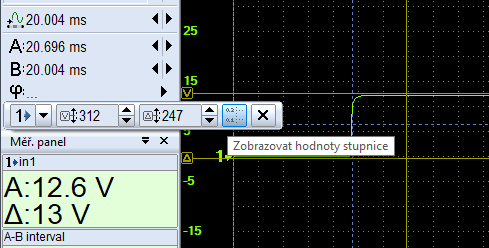

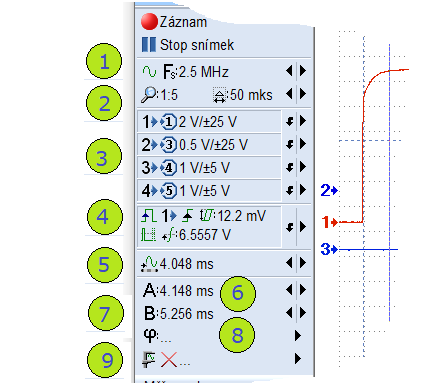

Pomoci tlačítka 9 Ovládacího panelu se zobrazí další ovládací prvek pro nastavení značek úrovně V a D:
Tlačítkem vlevo se zvolí kanál, kterému odpovídají hodnoty stupnice.
Na obrázku je to -15...25 V, zobrazení stupnici lze vypnout tlačítkem vpravo.

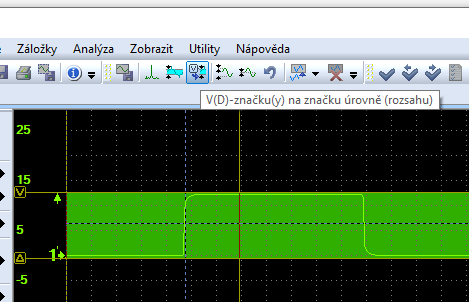

Pomoci tlačítka 13 Panelu nástrojů v horní častí obrazovky je možnost převést značky úrovně na markér úrovně (rozsah):
Měření fáze a střídy signálu
Proces měření hodnoty fáze nebo střídy začíná definicí intervalu. Tento interval by měl být částí nebo násobkem periody signálu a definuje se pomocí značek A a B.
Dále se aktivuje panel měření.

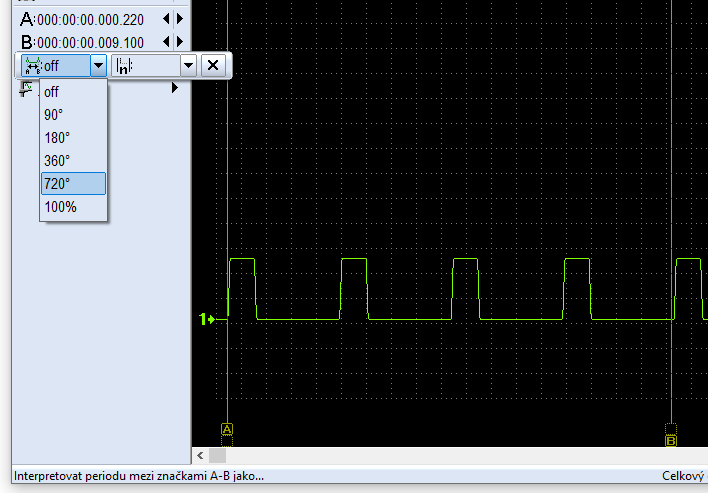

První položka panelu umožňuje určit typ periody, definované pomocí značek A a B takto:
90, 180, 360, 720° – pro měření fáze;
100% – definuje celou periodu pro měření střídy;
Další položka panelu zobrazuje počet dílků stupnice měření.
Stupnice zůstává navázána na interval definovaný značkami A a B.
Hodnotu fáze pro libovolný bod oscilogramu lze zjistit posunutím značky A vůči definované stupnici.
Tato hodnota se zobrazí jako první hodnota prvku na panelu, druhou je hodnota rozdílu fáze podle intervalu A - B:

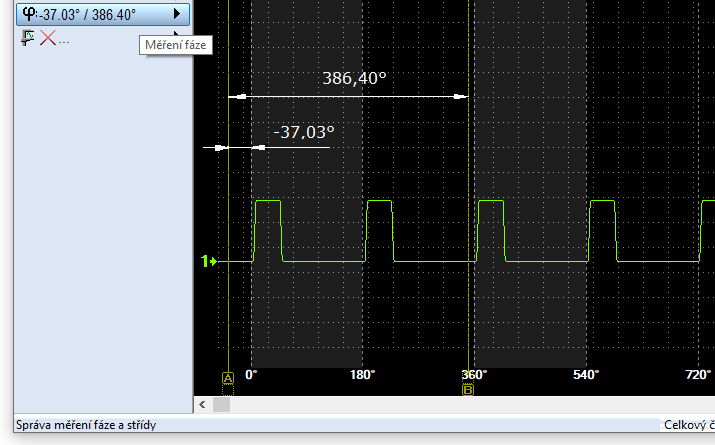

Podle obrázku výše se fáze impulzu posune o −37,03° vůči hraně signálu a fázový rozdíl mezi značkami A a B je 386,40°.

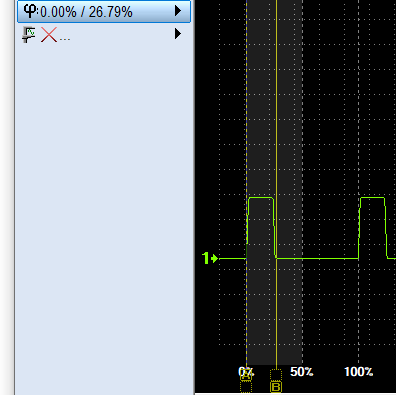

Pro měření střídy na panelu se nastaví typ periody 100%. Na obrázku na panelu zobrazení hodnoty střídy 26,79°, definované polohou značek A, B.
