Provozní nastavení
Uživatelské rozhraní ve dvou častí, základní nastavení a provozní ovládání.
Základní nastaveni dostupné v Menu – Úpravy – Nastavení programu –
a obsahuje jazyková nastavení, možnosti zobrazeni, nastavení přístroje, manažer převodníků a snímačů.
Provozní ovládaní provádí se v uživatelském prostředí programu.
Menu [1] obsahuje prvky seskupené podle funkce do jednotlivých Rozbalovacích menu [2].
- Menu
- Rozbalovací menu
- Panel nástrojů
- Ovládací panel
- Stavový řádek
- Měřící blok

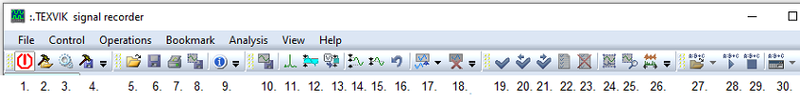

Panel nástrojů
Panel nástrojů obsahuje ovládací prvky pro vyvolání některých funkcí programu.
Tyto prvky jsou zobrazeny jako tlačítka s ikonami. Aktivace funkcí panelu nástrojů se provádí pomocí kurzoru myši.
| 1 – spustit / zastavit měření 2 – načíst přednastavení 3 – načíst plugin 4 - uložit přednastavení 5 – otevřít soubor měření 6 - uložit přednastavení 7 - tisk 8 – uložit vybranou oblast jako obrázek | 9 – zobrazit informaci o programu 10 - uložit vybraný segment oscilogramu 11 – spektrální režim / vlnový režim 12 - markér úrovně 13 – převést značky úrovně na markér úrovně (rozsah) 14 – nastavit signály 15 – vypočítat vertikální posunuti 16 – odvolat poslední nastavení |
 | 17 – paměť obrazovky - Jednoduché zachycení obrazovky - Nepřetržité zachycení obrazovky - Efekt virtuálního dosvitu - umožňují pozorování vzácných jevů a anomálií na pozadí stacionárního signálu |

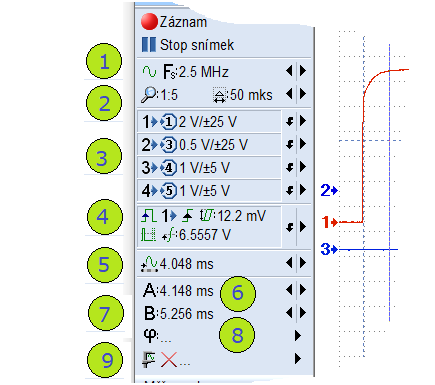

Ovládací panel
Položky Ovládacího panelu zobrazují název funkce a jeden nebo více ovládaných parametrů, na pravé straně jsou pak umístěna ovládací tlačítka.
Pomoci Ovládacího panelu se nastavuje:(1) vzorkovací frekvence aktuálního měření(2) měřítko pro oblast zobrazení(3) kanály s odpovídajícími aktuálními vstupy(4) parametry trigrovani(5) poloha oblasti zobrazení(6, 7) poloha časových markérů A, B(8) rozdělení oblasti mezi časové markéry A, B(9) značky úrovně příslušného kanálu
Panel kanálu
Panel obsahuje následující ovládací prvky:
◦ 1 - číslo použitého analogového vstupu, není li kanál dočasně vypnut;
◦ 2 - kombinace rozsahu vstupního napětí a vstupního děliče pro zvolený analogový vstup;
◦ 3 - hodnota Volt / dílek;
◦ 4 - ovládání vertikálního vychýlení relativně;
◦ 5 - reset hodnoty vertikálního vychýlení ;
◦ 6 - volba automatického / manuálního umístění signálu na obrazovce;
◦ 7 - ovládání vertikálního vychýlení v voltech manuálně;
◦ 8 - reset vertikálního vychýlení v voltech;
◦ 9 - zapnutí / vypnutí inverze signálu;
◦ 10 - režim zobrazení: špičkový nebo zprůměrovaný ;
◦ 11 - zapnutí / vypnutí diferenciálního odečítání kanálu;
◦ 12 - zobrazení / skrytí hodnoty kanálu v panelu měření;
◦ 13 - volba barvy kanálu;
◦ 14 - jméno kanálu;
◦ 15 - uložení nastavení kanálu;
◦ 16 - zobrazení panelu nastavení analogových vstupních parametrů.
Prvek panelu, definující rozsah vstupního napětí, umožňuje zvolit kombinaci vstupního rozsahu ±25V a hodnoty vstupního děliče 1 : 1 a rozsahu ±250V a hodnoty vstupního děliče 1 : 10.
Jak je vidět na obrázku, rozsah vstupního napětí je ±25 V a hodnota vstupního děliče je 1 : 1.
Stavový řádek  Stavový řádek zobrazuje informace o aktuálním prvku – popis jeho funkce a kombinaci příslušných klávesových zkratek. |
