Diagnostika zapalovaní
Poznámky:
- Z hlediska funkcionality vstupy pro adaptéry ACx mohou být libovolné, čísla vstupů na kanálech je možné měnit v nastavení programu.
- Spojení adaptéru ACx pomocí magnetického kontaktu s kostrou vozidla nemá vliv na průběh měření, ale chrání zařízení před poškozením za extremálních podmínek jako značné poškození izolací VN- kabelů a podobně.

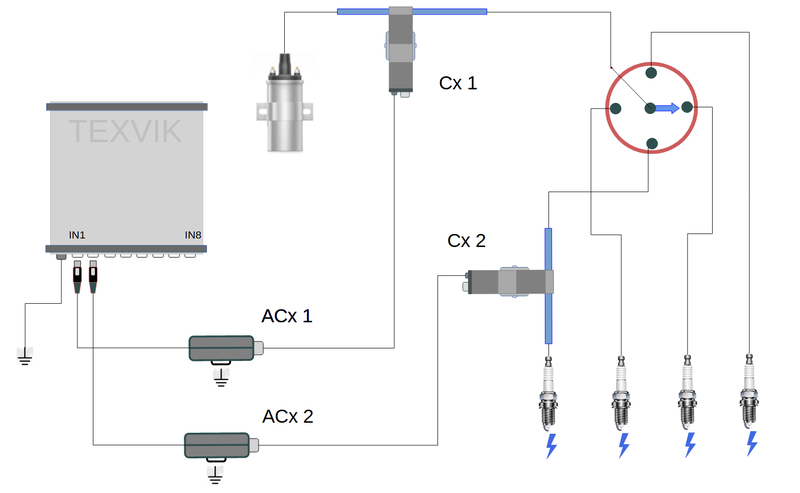

Schéma zapojení pro systém zapalování klasický
Signální obvod
Na vstup č. 1 přístroje připojte adaptér ACx 1 a magneticky kontakt připevníte na libovolný ocelový prvek motoru.
Kapacitní snímač Cx 1 umístíte na VN kabel mezí cívkou a rozdělovačem a připojte k adaptéru ACx 1 na vstupu č. 1 přístroje.
Obvod referenční značky
Stejným způsobem připojte ke vstupu č. 2 další adaptér ACx 2 a snímač Cx 2, který umístíte na VN kabel referenčního válce.
Systém je připravený. Doporučeno spustit program pomocí uživatelského přednastavení „Zapalování“.
Individuální zapalovaní (COP)

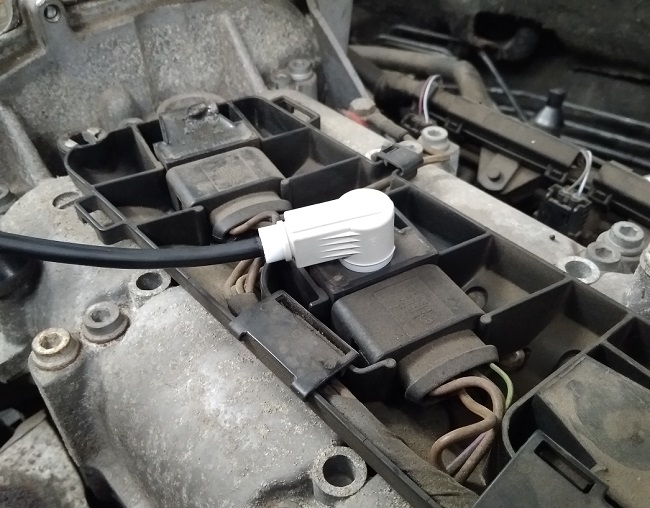

Připojení doplňkových kabelu mezi svíčkou a cívkou za účelem použiti Cx kapacitních snímačů je náročné, alternativní metoda je kontrola primárního napětí zapalovací cívky. Pokud vzhledem k konstrukci cívky to není možné, další variantou je diagnostika zapalovací cívky pomoci nekontaktního elektromagnetického snímače LHx.

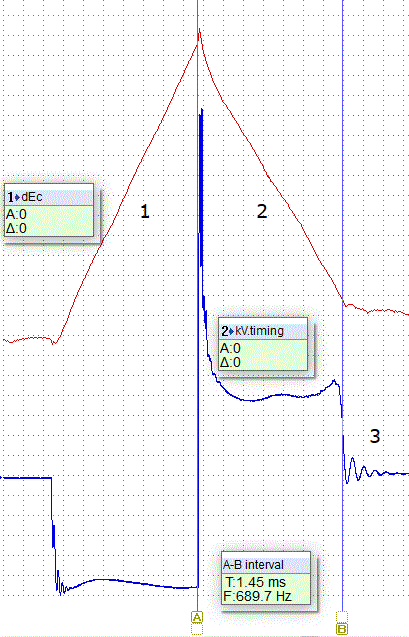

Nekontaktní snímač LHx zobrazuje jen průběhy dEc a kV, amplituda signálů záleží na umístění a vzdálenosti snímače od zdroje magnetického pole, proto absolutní hodnoty nehrají roli a nejsou uvedené v měřicím bloku.
Doba hoření jiskry je 1,45 ms.
Průběh dEc ukazuje změnu elektromagnetického pole cívky, kde:
- oblast 1 pod čarou znázorňuje energii, akumulovanou cívkou během nabíjení,
- oblast 2 pod čarou znázorňuje energii pro zapal a hoření jiskry. Pak energie cívky klesne, až nebude stačit na podporu hořeni jiskry a jiskra zhasne.
Průběh kV znázorňuje napětí na elektrodách svíčky. Přebytek energie cívky zanikne v oscilaci v oblasti 3.
Diagnostika zapalovaní pomoci snímače LHx přináší podstatné parametry – doba hoření (nesmí byt menši než 1 ms) a přítomnost zůstatkové energie. Výhodou nekontaktního snímače je velmi rychlá analýza.
